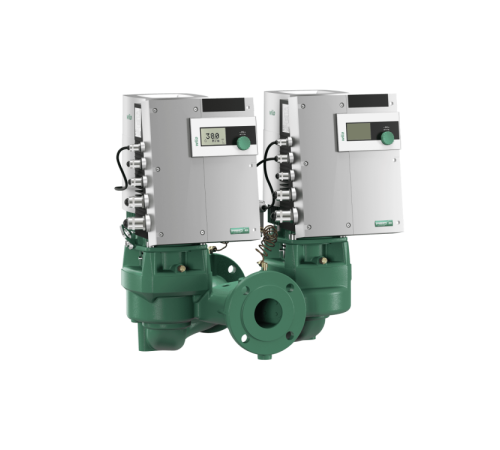

Циркуляционный насос Wilo Stratos GIGA-D 65/1-21/2,3 2170238 купить в интернет-магазине chistosanteh.ru

Код товара
53947
Артикул
2170238
Производитель
Wilo
Наличие
В наличии
Вал насоса
1.4122
Вес, кг
90
Вид упаковки
Одноразовый поддон
Вода систем отопления (согласно VDI 2035)
да•
Все характеристики

1 559 572 ₽

Без НДС: 1 559 572 ₽

1 559 572 ₽

Без НДС: 1 559 572 ₽

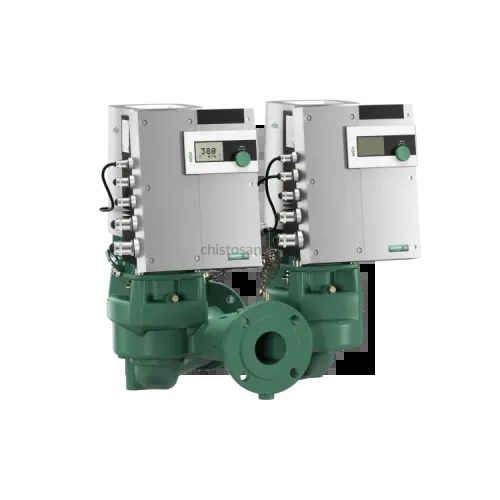

Высокоэффективный сдвоенный линейный насос с электронно-коммутируемым двигателем класса энергоэффективности IE5 согласно IEC 60034-30-2 и электронным согласованием мощности с сухим ротором. Насос выполнен в качестве одноступенчатого низконапорного центробежного насоса с фланцевым подсоединением и скользящим торцовым уплотнением. Stratos GIGA-D предназначен преимущественно для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевых смесей без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Тип:

одноступенчатый низконапорный центробежный насос с неразъемным валом блочной конструкции;
спиральный корпус линейного типа (всасывающий и напорный патрубок с одинаковыми фланцами в одной линии);
фланцы PN 16 с перфорацией согласно EN 1092-2;
Штуцеры для замера давления (R 1/8) для смонтированных дифференциальных датчиков давления (исполнение ...-R1 без датчика)
Серийные корпус насоса и фланец электродвигателя с катафорезным покрытием
скользящее торцовое уплотнение для перекачивания воды до Tмакс. = +140 °C. До T≤ +40 °C допускается примесь гликоля от 20 до 40 % объемной доли. Для смесей воды/гликоля с долями гликоля >40% до макс. 50% объемной доли и при температуре перекачиваемой жидкости от > + 40°C до макс. +120°C или для других перекачиваемых жидкостей, отличных от воды, требуется предусмотреть наличие альтернативного скользящего торцового уплотнения.
Подсоединяемое напряжение 3~480 В ±10 %, 50/60 Гц, 3~440 В ±10 %, 50/60 Гц, 3~400 В ±10 %, 50/60 Гц, 3~380 В -5 % +10 %, 50/60 Гц

Принадлежности:

консоли для крепления к фундаменту;
фланцевые заглушки для корпуса сдвоенного насоса;
Комплекты дифференциальных датчиков давления 0-10 В для насосов в исполнении ...–R1
IR-монитор;
IR-модуль;
IF-модуль PLR
IF-модуль LON
IF-модуль Modbus;
IF-модуль BACnet;
IF-модуль CAN.

Серийное оснащение:

Панель управления с технологией «красной кнопки»:
- Включение/выключение насоса
- выбор способа регулирования: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления);
- Установка заданного значения или числа оборотов
- конфигурация рабочих параметров;
- Квитирование ошибок
Экран насоса для индикации следующих параметров:
- Способ регулирования
- заданное значение (напр., перепад давления или частота вращения);
- сообщения об ошибках и предупреждения;
- текущие значения (напр., потребляемая мощность, текущее значение датчика);
- эксплуатационные данные (напр., количество часов работы, расход энергии);
- данные о состоянии (например, состояние реле SSM и SBM);
- данные об устройстве (напр., название насоса);
- Режим работы (только в режиме работы сдвоенных насосов: основной/резервный режим работы, параллельный режим работы).
- состояние корректировки значения давления

Дополнительные функции:

аналоговые интерфейсы 0-10 В, 2-10 В, 0-20 мА, 4-20 мА, встроенная система управления сдвоенными насосами, настраиваемый интервал времени для смены работы насосов (в двухнасосном режиме), два настраиваемых реле оповещения для сообщений о рабочих состояниях или неисправностях, настраиваемый порядок действий при аварии в системах отопления и кондиционирования, блокировка доступа к насосу, встроенная полная защита электродвигателя (KLF) с электронной системой отключения, серийные отверстия для отвода конденсата в корпусе электродвигателя (при поставке закрыты), инфракрасный интерфейс для беспроводной связи с управляющим и сервисным устройством – IR-монитором Wilo и IR-накопителем Wilo, разъем для IF-модуля Wilo Modbus, BACnet, CAN, PLR, LON для подключения к автоматизированной системе управления зданием.

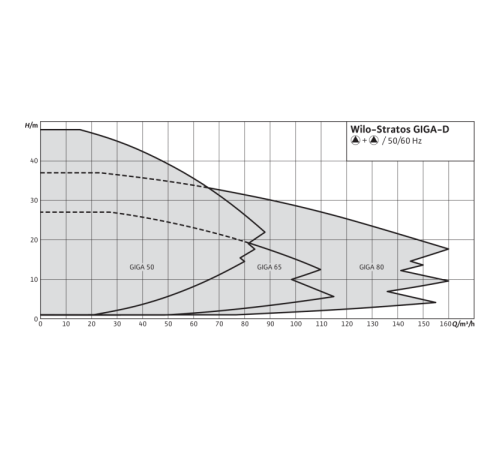

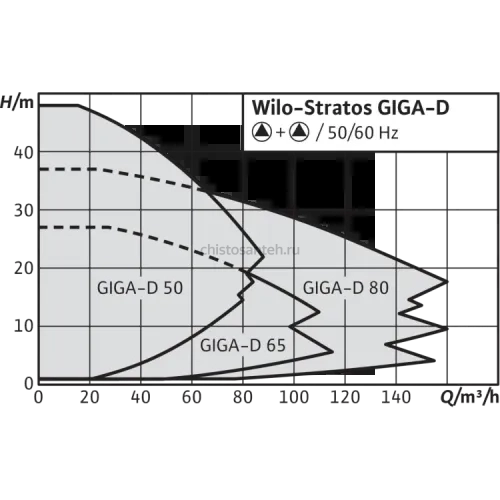

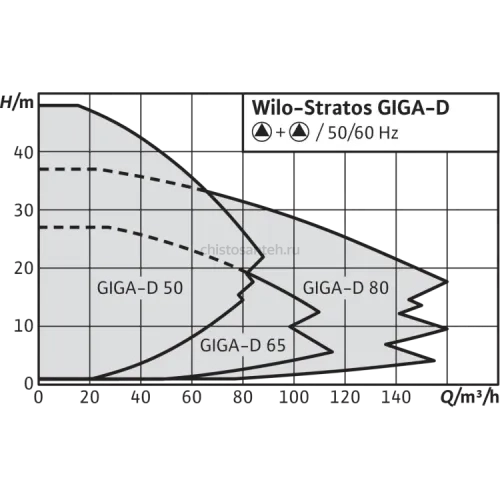

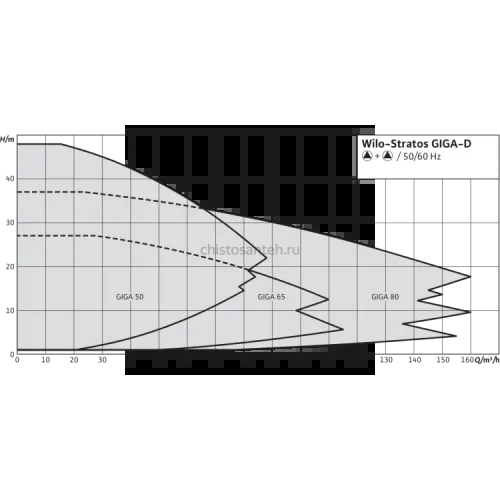

Описание серии

Тип

Высокоэффективный сдвоенный линейный насос с электронно-коммутируемым двигателем и электронной мощности с сухим ротором. Исполнение в качестве одноступенчатого низконапорного центробежного насоса с фланцевым подсоединением и скользящим торцовым уплотнением.

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Обозначение

Пример	Wilo-Stratos GIGA D 40/1-51/4,5
Stratos GIGA	Высокоэффективный насос
D	Сдвоенный линейный насос
40	Номинальный диаметр фланца DN
1-51	1 = минимальный устанавливаемый напор [м] 51 = максимальный устанавливаемый напор [м]
4,5	Ориентировочная номинальная мощность электродвигателя P, [кВт]
-xx	Вариант: например, R1 – исполнение без дифференциального датчика давления

Особенности/преимущества продукции

Инновационный высокоэффективный сдвоенный насос для обеспечения наивысшего общего КПД на основе новой конструкции насоса Wilo с сухим ротором и использованием оптимизированного по КПД регулирования в режиме совместной работы двух насосов
Высокоэффективный электронно-коммутируемый двигатель с классом энергоэффективности IE5 согласно IEC 60034-30-2
Высокоэффективная, оптимально подходящая к технологии электронно-коммутируемых двигателей гидравлическая часть с оптимизированным КПД и индексом минимальной эффективности (MEI) ≥ 0,7
Наивысшая возможная надежность эксплуатации благодаря резервному насосу
Опциональные интерфейсы для связи с шиной посредством штекерных IF-модулей

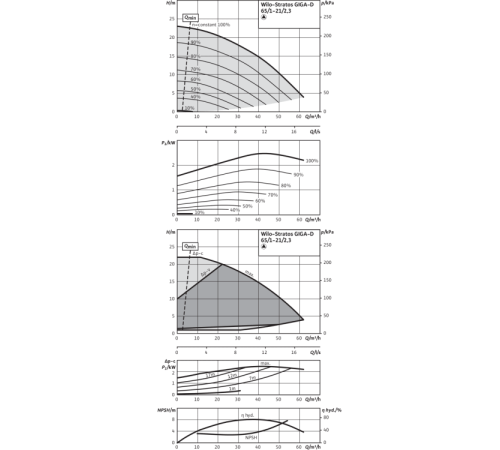

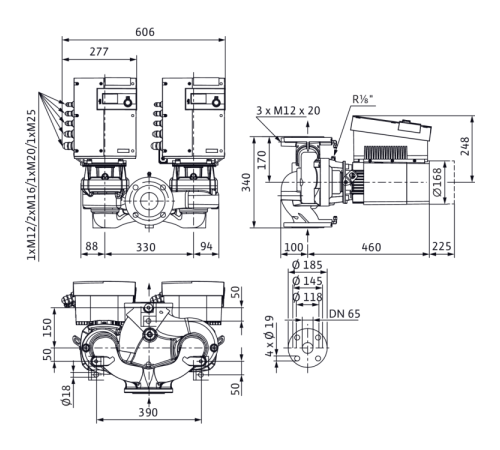

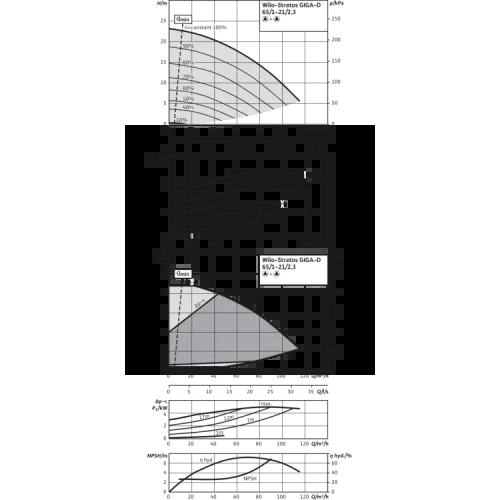

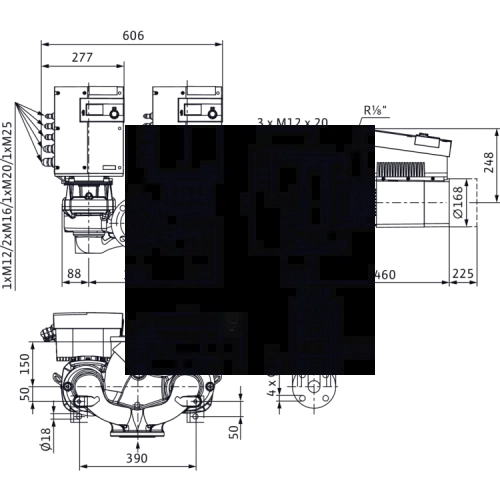

Технические характеристики

Индекс минимальной эффективности (MEI) ≥ 0,7
Диапазон температуры перекачиваемой жидкости от -20 °C до +140 °C
Подсоединение к сети 3~480 В ±10 %, 50/60 Гц, 3~440 В ±10 %, 50/60 Гц, 3~400 В ±10 %, 50/60 Гц, 3~380 В -5 % +10 %, 50/60 Гц
Класс защиты IP 55
Макс. рабочее давление 16 бар до +120 °C, 13 бар до +140 °C

Материалы

Корпус насоса и фонарь: EN-GJL-250
Рабочее колесо: PPS-GF40
Вал: 1.4122
Скользящее торцовое уплотнение: AQEGG; другие скользящие торцовые уплотнения по запросу

Оснащение/функции

Режимы работы

Δp‐c для постоянного перепада давления
Δp‐v для переменного перепада давления
ПИД-регулятор
Ручной режим управления (n=постоянный)

Панель ручного управления

«Красная кнопка» и дисплей

Ручное управление

Настройка значения напора
Настройка частоты вращения (ручное переключение)
Настройка режимов работы
Настройка ВКЛ./ВЫКЛ. насоса
Конфигурация все рабочих параметров
Квитирование ошибок

Внешнее управление

Управляющий вход «Выкл. по приоритету»
Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

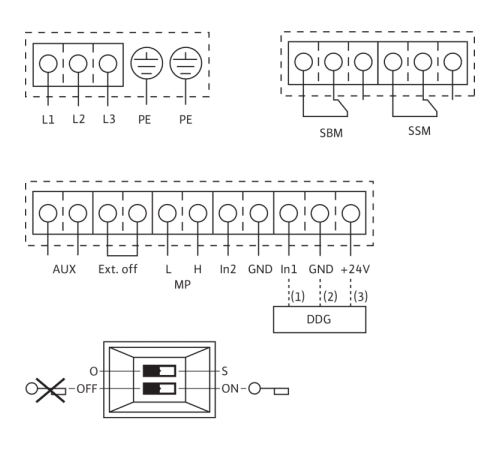

Сигнализация и индикация

Обобщенная сигнализация неисправности SSM
Обобщенная сигнализация рабочего состояния SBM

Обмен данными

Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-картой памяти
Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты

Полная защита электродвигателя со встроенной электронной системой отключения
Блокировка доступа

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

Режим работы «основной/резервный» (автоматическое переключение при неисправности)
Основной/резервный режим работы, смена насосов через 24 часа
Режим параллельной работы двух насосов
Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)

Комплект поставки

Насос
Инструкция по монтажу и эксплуатации

Опции

Вариант …-R1 без дифференциального датчика давления
Вариант ...-S1 с особыми скользящими торцовыми уплотнениями (за отдельную плату)

Принадлежности

3 консоли с крепежным материалом для монтажа на фундаменте;
фланцевые заглушки для корпуса сдвоенного насоса;
Монтажное приспособление для скользящего торцового уплотнения.
IR-монитор;
IR-модуль;
IF-модуль PLR для соединения с PLR/интерфейсным преобразователем;
IF-модуль LON для соединения с сетью LONWORKS;
IF-модуль BACnet;
IF-модуль Modbus;
IF-модуль CAN.
Система регулирования VR-HVAC
Система регулирования CCe-HVAC
Система регулирования SCe-HVAC
Дифференциальный датчик давления (DDG)

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

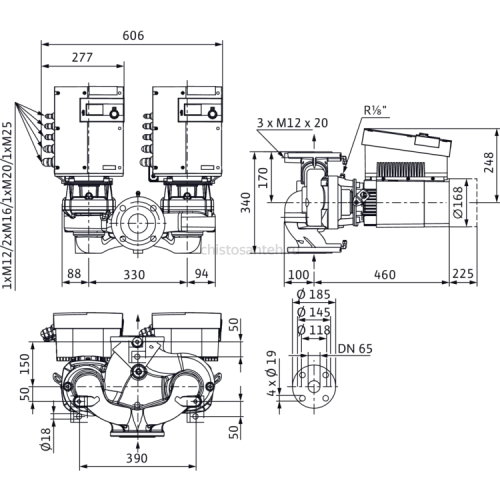

Основные характеристики

Вал насоса
1.4122
Вес, кг
90
Вид упаковки
Одноразовый поддон
Вода систем отопления (согласно VDI 2035)
да•
Водогликолевая смесь (при доле гликоля 20-40 об.%)
•
Водогликолевые смеси (при 20 – 40 об. % гликоля)
да
Встроенная полная защита мотора
•
Диапазон t при макс. t окружающей среды +40 ,°C
-20...+140 (в зависимости от перекачиваемой среды)
Другие скользящие торцевые уплотнения
по запросу
Защита электродвигателя
интегрировано
Изделие
Wilo
Индекс минимальной эффективности (MEI)
≥ 0.700.4
Класс защиты
IP 55IP55
Класс изоляции
F
Класс эффективности двигателя
IE5
Количество на один слой, шт
1
Количество на поддон, шт
1
Корпус насоса
EN-GJL-250
Макс. потребляемая мощность P1, кВт
2.5
Максимальная температура окружающей среды, °C
40 °C+40
Максимальная температура перекачиваемой жидкости, °С
140 °C
Максимальное рабочее давление p
16 bar
Максимальное рабочее давление PN, бар
16 bar
Масляный теплоноситель
Специальное исполнение за дополнительную плату
Масляный теплоноситель, °C
Специальное исполнение за дополнительную плату
Минимальная температура окружающей среды, °C
0 °C
Минимальная температура перекачиваемой жидкости, °С
-20 °C
Монтаж на консолях
•
Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)
•
Номинальная мощность P2, Вт
11000
Номинальная мощность электродвигателя P2, Вт
2.3
Номинальная мощность электродвигателя, кВт
11.00 kW
Номинальная частота вращения n, об/мин
2900 rpm
Номинальный внутренний диаметр DN
40 - 100
Номинальный внутренний диаметр фланца
DN 65
Номинальный ток (прим.) IN 3~400 В, А
4.7
Номинальный ток, А
18.50 A
Охлаждающая и холодная вода
•
Охлаждающая/холодная вода
да
Перекачиваемая жидкость
Water
Подключение к сети, В/Гц
3~480 В ±10, 50/60 Гц 3~440 В ±10, 50/60 Гц 3~400 В ±10, 50/60 Гц 3~380 В ±10, 50/60 Гц3~400 V, 50 Hz
Помехозащищенность
EN 61800-3
Присоединение к трубопроводу на стороне всасывания RPS
DN 100
Присоединение к трубопроводу с напорной стороны RPD
DN 100
Промежуточный корпус
EN-GJL-250
Рабочее колесо
PPS-GF40
Рабочее колесо (специальное исполнение)
–
Свойства упаковки
Транспортировочная упаковка
Скользящее торцевое уплотнение
AQ1EGG
Создаваемые помехи
EN 61800-3
Специальное исполнение для рабочего давления pмакс., бар
-
Стандартное исполнение для рабочего давления pмакс, бар
16 (до +120) 13 (до +140)
Технология мотора
Электронно-коммутируемый мотор
Тип
Stratos GIGA-D 65/1-21/2,3
Установка в закрытых помещениях
•
Установка в открытых помещениях
-
Устройство защитного отключения
•
Фланец с отверстием для манометра
R 1/8
Фланцы (по EN 1092-2)
PN 16
ЦВЕТ
Зелено-серебристый
Частота вращения n, об/мин
500 - 4200
Частота вращения макс. nmax, об/мин
2900 rpm
