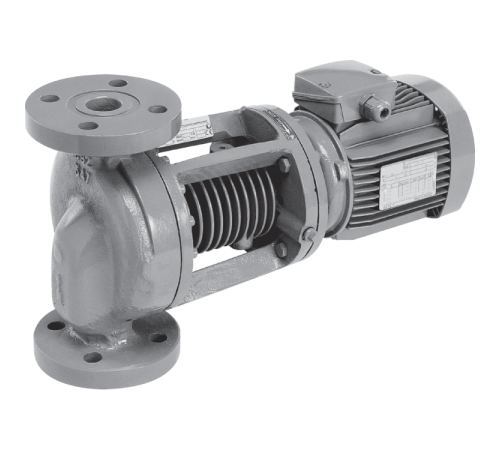

Циркуляционный насос с сухим ротором в исполнении Inline Wilo VeroLine-IPH-W 20/160-0,37/4 4089415 купить в интернет-магазине chistosanteh.ru

Код товара
54046
Артикул
4089415
Производитель
Wilo
Наличие
В наличии
Вал насоса
1.4005 [AISI416]
Вес нетто, кг
28.3
Вес, кг
28.3
Вид упаковки
Картон
Все характеристики

610 655 ₽

Без НДС: 610 655 ₽

610 655 ₽

Без НДС: 610 655 ₽

Одноступенчатый центробежный насос с сухим ротором линейного типа для эксплуатации с особенно горячими перекачиваемыми жидкостями.

Трехфазный электродвигатель с неразъемным валом и специальным промежуточным фонарем для крепления корпуса с ребрами охлаждения для торцевого уплотнения.

Эта серия предназначена для установки в трубах с горизонтальным валом электродвигателя/насоса.

Исполнение фланца согласно EN 1092-1 в качестве фланца с канавкой и пружиной. Фланец корпуса насоса в форме D (с канавкой), приварные ответные фланцы (входят в комплект поставки) в форме С (с пружиной).

Описание серии

Тип

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением

Применение

Для перекачивания горячей воды без абразивных включений в закрытых циркуляционных системах промышленного назначения, системах централизованного теплоснабжения, закрытых отопительных системах и др.

Обозначение

Пример	IPH‐W 65/125‐1,1/4
IPH‐W	Насос Inline для применения в системах подачи горячей воды
65	Номинальный внутренний диаметр DN подсоединения к трубопроводу
125	Диаметр рабочего колеса
1,1	Номинальная мощность электродвигателя P в кВт
4	Число полюсов электродвигателя

Особенности/преимущества продукции

Не зависящее от направления вращения, самоохлаждающееся скользящее торцевое уплотнение
Широкий диапазон температур перекачиваемых жидкостей при отсутствии дополнительных изнашивающихся деталей гарантирует самые разнообразные возможности применения

Технические характеристики

Допустимый диапазон температур от ‐10 °C до +210 °C при макс. 23 бар
Подключение к сети 3~400 В, 50 Гц (другие по запросу)
Класс защиты IP 55
Номинальный внутренний диаметр от DN 20 до DN 80

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:

Скользящее торцовое уплотнение
Фланцевое соединение
Соединительный элемент
Электродвигатель со специальным валом

Материалы

Корпус насоса: стальное литье 1.0625
Соединительный элемент: EN-GJS-400-15
Рабочее колесо: EN-GJL-250
Вал: нержавеющая сталь 1.4005
Скользящее торцевое уплотнение: AQ1EGG; другие скользящие торцевые уплотнения по запросу

Комплект поставки

Насос
Инструкция по монтажу и эксплуатации
Приваренный ответный фланец
Фланцевые уплотнения

Принадлежности

Термодатчик, устройство отключения терморезистора с положительным температурным коэффициентом, электродвигатели специального исполнения

Общие указания – директивы ErP (экологический дизайн)

Требования по экологическому проектированию водяных насосов не распространяются на данную серию, так как она предназначена для высокотемпературного применения выше 120° C.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.

Основные характеристики

Вал насоса
1.4005 [AISI416]
Вес нетто, кг
28.3
Вес, кг
28.3
Вид упаковки
Картон
Вода систем отопления (согласно VDI 2035)
•
Водогликолевая смесь (при доле гликоля 20-40 об.%)
-
Встроенная полная защита мотора
Специальное исполнение с термодатчиками за дополнительную плату

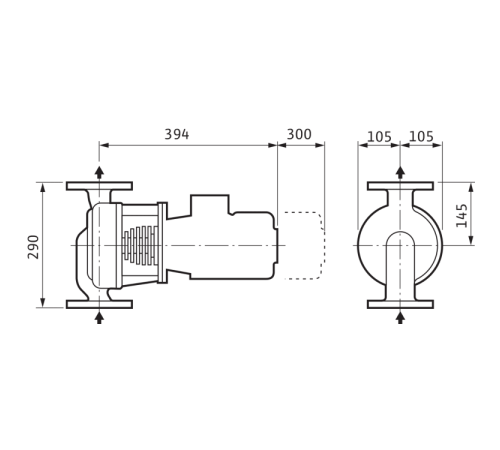

Высота без упаковки, мм
290
Высота в упаковке, мм
360
Диапазон t при макс. t окружающей среды +40 ,°C
-10...+210
Длина без упаковки, мм
437.5
Длина с упаковкой, мм
540
Другие скользящие торцевые уплотнения
по запросу
Изделие
Wilo
Класс защиты
IP 55
Класс изоляции
F
Количество на один слой, шт
1
Количество на поддон, шт
1
Корпус насоса
1625
Коэффициент мощности cos φ
0.7
КПД ηM
0.72
Максимальная температура окружающей среды, °C
+40
Масляный теплоноситель, °C
–
Монтаж на консолях
-
Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)
только с горизонтальным расположением вала
Номинальная частота вращения n, об/мин
1425
Номинальный внутренний диаметр фланца
DN 20

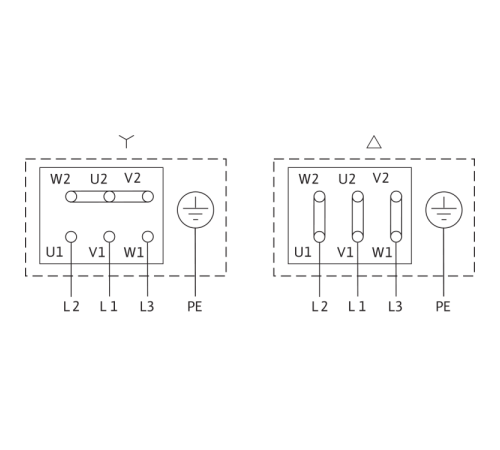

Обмотка мотора мощностью до 3 кВт
230 В Δ/400 В Y, 50 Гц
Обмотка мотора мощностью от 4 кВт
230 В Δ/400 В Y, 50 Гц
Охлаждающая и холодная вода
•
Подключение к сети, В/Гц
3~400 В, 50 Гц
Промежуточный корпус
EN-GJS-400-15
Рабочее колесо
EN-GJL-250
Свойства упаковки
Транспортировочная упаковка
Скользящее торцевое уплотнение
AQ1EGG
Стандартное исполнение для рабочего давления pмакс, бар
Горячая вода: 23
Тип
VeroLine-IPH-W 20/160-0,37/4
Установка в закрытых помещениях
•
Фланец с отверстием для манометра
–
Фланцы (по EN 1092-2)
PN 25
ЦВЕТ
Серебристый
Ширина без упаковки, мм
210
Ширина с упаковкой, мм
380
