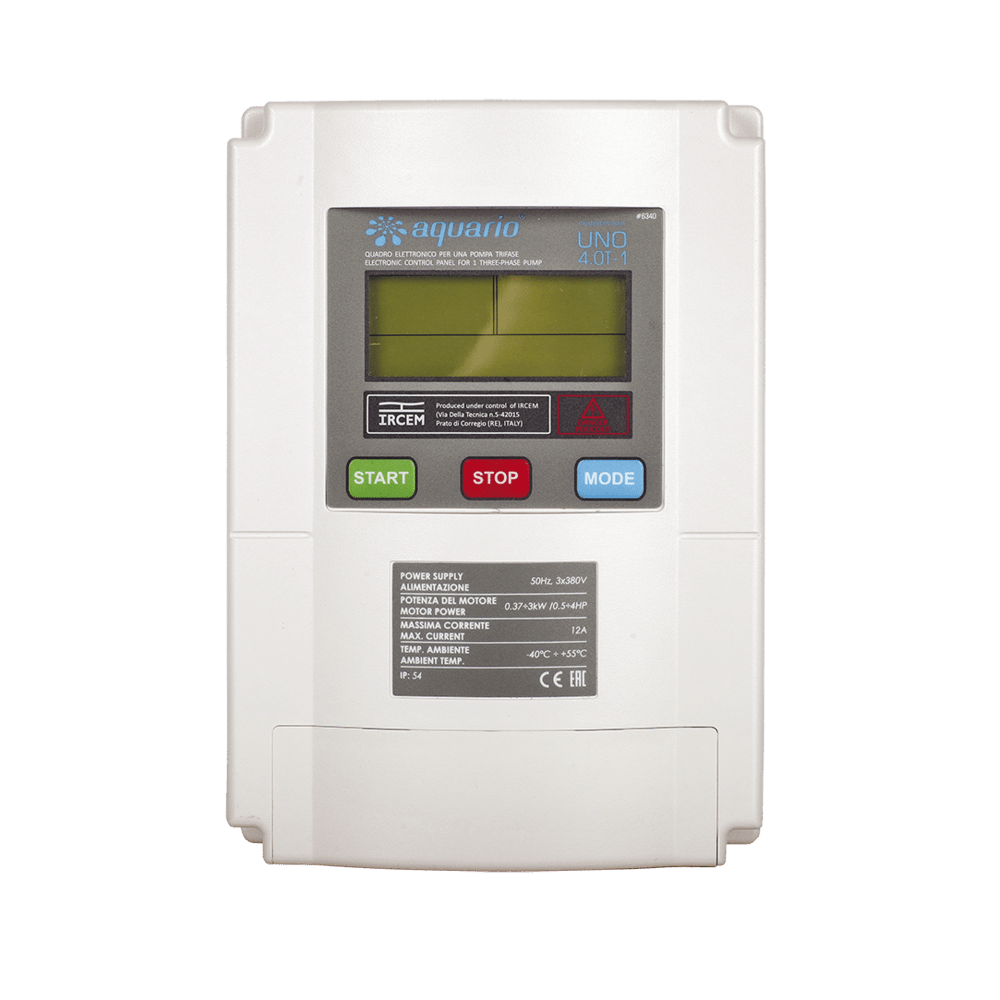

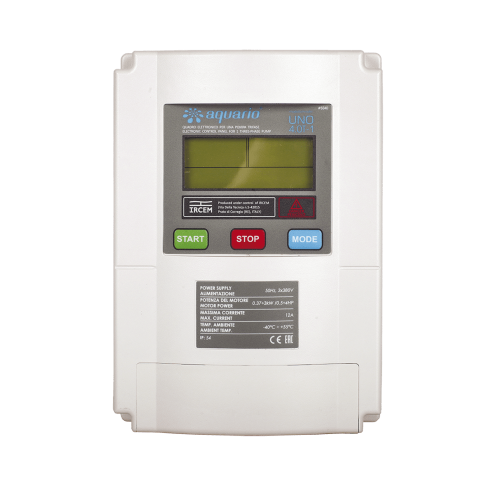

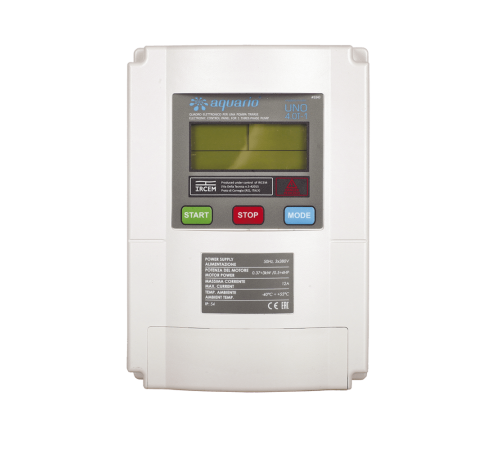

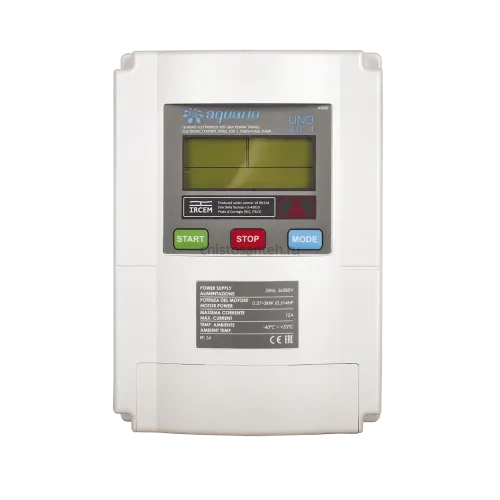

Шкаф управления и защиты 3-х фазный Aquario (4-7,5кВт) UNO10.0T-1

Шкаф управления серии UNO предназначены для управления работой и защиты одного поверхностного или погружного электронасоса, работающего от трехфазной сети 3х380В, 50Гц.

Применяются в системах водоснабжения, в производственных циклах на предприятиях, для управления дренажными насосами в системах водоотведения и канализации.

Обеспечивают следующий функционал:
• Запуск и остановка насоса в ручном режиме (независимо от внешних сигналов от возможных датчиков, реле и т.п.);
• Запуск и остановка насоса в автоматическом режиме от внешних сигналов:
• от выключателей (датчик уровня) поплавкового типа. Насос запускается и останавливается в зависимости от уровня воды в источнике;
• от кондуктометрических датчиков уровня (электродов). Насос запускается и останавливается в зависимости от уровня воды в источнике;
• от реле давления. Насос запускается и останавливается по мере достижения настроенных уровней давления. Эксплуатация осуществляется с мембранным баком;
• Защита насоса от работы без воды по сигналам от кондуктометрических датчиков уровня или поплавкового выключателя;
• Защита насоса от работы без воды без установки датчиков, по величине потребляемого электродвигателем тока;
• Защита насоса от недостатка и избыточного напряжения в сети;
• Защита насоса от потери (обрыва) фазы в питающей электросети;
• Защита насоса от перегрузки по току;
• Защита от перегорания при блокировке вала насоса;
• Защита шкафа управления при коротком замыкании;
• Индикация параметров электросети, состояния насоса, типа ошибки при срабатывания защиты

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Мощность электродвигателя насоса (механическая, Р2) – 4.0 ÷ 7.5 кВт / 5,5 ÷ 10 НР
Максимальный рабочий ток в одной фазе - 18А
Номинальные параметры электросети - 3 х 380В, 50 Гц
Температура окружающей среды - от - 40°С до + 55°С
Относительная влажность воздуха - не выше 90%выпадение конденсата и коррозия на внутренних частях не допускается
Класс защиты корпуса - IP54
Габаритные размеры - 160мм х 85мм х 228мм
Вес - 1,2кг
