Циркуляционный насос Wilo TOP-Z 80/10 (3~400 V, PN 10, GG) 2175533,2046636 купить в интернет-магазине chistosanteh.ru

Код товара
53771
Артикул
2175533,2046636
Производитель
Wilo
Наличие
В наличии
Вал насоса
Нержавеющая сталь (X39CrMo17-1)
Вес, кг
32
Вид упаковки
Картон
Габаритная длина l0, мм
360
Все характеристики

337 855 ₽

Без НДС: 337 855 ₽

337 855 ₽

Без НДС: 337 855 ₽

Данный циркуляционный насос предназначен для перекачивания только питьевой воды.

Применяется в циркуляционных системах ГВС в промышленности и в оборудовании для зданий и сооружений.

Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, возможен выбор ступеней частоты вращения.

Оснащение и функции

Ручная регулировка мощности с 3 ступенями частоты вращения
Насосы с 1-фазным электродвигателем:
- P до 90 Вт: встроенная защита обмотки от перегрева;
- P ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
Насосы с 3-фазным электродвигателем:
- P до 90 Вт: встроенная защита обмотки от перегрева;
- P ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
Электроподключение к сети 3~230 В с опциональным штекером переключения
Корпус насоса из бронзы или серого чугуна (в зависимости от типа может применяться нержавеющая сталь)
Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
Теплоизолирующие кожухи

Описание серии

Тип

Циркуляционный насос с мокрым ротором с резьбовым или фланцевым соединением. Возможен выбор ступеней частоты вращения

Применение

Циркуляционные системы питьевого водоснабжения, для применения в промышленности и оборудовании для зданий и сооружений.

Данный циркуляционный насос предусмотрен только для перекачивания питьевой воды.

Обозначение

Пример:	Wilo-TOP-Z 40/7
TOP	Стандартный насос (с резьбовым или с фланцевым соединением)
‐Z	Циркуляционный насос
40/	Номинальный внутренний диаметр для подсоединения
7	Номинальный напор [м] при Q = 0 м/ч

Особенности/преимущества продукции

Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
Серийно с теплоизоляцией.

Технические характеристики

Допустимый диапазон температур
- TOP-Z 20/4 и TOP-Z 25/6 питьевая вода до 3,21 ммоль/л (18 °dH): макс. +65 °C, кратковременно (2 ч) до +80 °C
- начиная с TOP-Z 25/10 питьевая вода до 3,57 ммоль/л (20 °dH): макс. +80 °C, кратковременно (2 ч) до +110 °C
Подключение к сети:
- 1~230 В, 50 Гц (в зависимости от типа)
- 3~230 В, 50 Гц (штекер переключения опционально)
- трехфазная сеть, 400 В, 50 Гц
Класс защиты IP X4D
Резьбовое‐ или фланцевое соединение (в зависимости от типа) Rp ¾ до DN 80
Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)

Оснащение/функции

Режимы работы

Переключение ступеней частоты вращения

Ручное управление

Настройка ступеней частоты вращения: 3 ступени частоты вращения

Автоматическое управление

Внутренняя защита от недопустимо высоких температур обмотки (только для насосов с P < 180 Вт, опционально для всех типов с прибором управления SK 602N и SK 622N).

Сигнализация и индикация

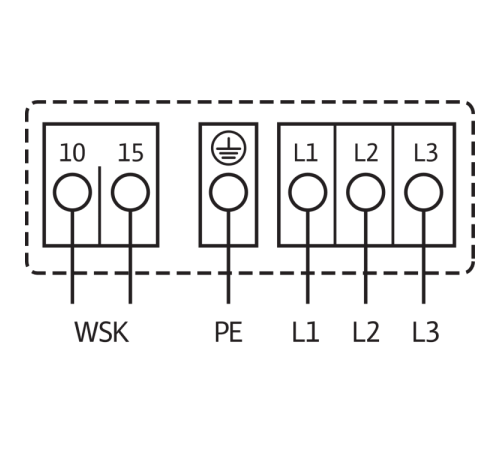

Защитный контакт обмотки (WSK, беспотенциальный нормальнозамкнутый контакт) (только для насосов с P ≥ 180 Вт)
Контрольная лампа направления вращения (только для 3~насосов)
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
Основной/резервный режим работы (автоматическое переключение при неисправности / смена работы насоса по времени): опционально с внешним прибором управления

Оснащение

Для насосов с фланцевым соединением: исполнения фланца
- Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
- Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
- Специальное исполнение для насосов DN 40 - DN 80: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P ≥180 Вт)
Серийная теплоизоляция

Материалы

Корпус насоса: нержавеющая сталь/бронза/серый чугун (в зависимости от типа)
Рабочее колесо: Синтетический материал
Вал: нержавеющая сталь/керамика (в зависимости от типа)
Подшипники: Графит, пропитанный синтетической смолой

Комплект поставки

Насос
Теплоизоляция корпуса
Уплотнения для резьбового соединения
Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65)
Инструкция по монтажу и эксплуатации

Принадлежности

Резьбовые соединения для резьбового подсоединения
Компенсаторы
Таймер Wilo-SK 601N
Для насосов 3~400 В:
- Штекер переключения 3~230 В, 50 Гц
- Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
Для насосов 1~230 В:
- Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя

Основные характеристики

Вал насоса
Нержавеющая сталь (X39CrMo17-1)
Вес, кг
32
Вид упаковки
Картон
Габаритная длина l0, мм
360
Диапазон t при исп. в ГВС при t окр. среды +40 °C 2 ч, °C
110
Диапазон t при исп. в ГВС при макс. t окружающей среды +40, °C
0...+80, кратковременно (2 ч) до +80
Защита электродвигателя
Опция – устройство отключения SK 602N/622N
Изделие
Wilo
Класс защиты
IP X4D
Класс изоляции
H
Количество на один слой, шт
4
Количество на поддон, шт
12
Корпус насоса
Серый чугун (EN-GJL-250)
Макс. допустимая общая жесткость жидкости в цирк. системах ГВС
3,57 ммоль/l (20 °dH)
Макс. допустимое рабочее давление Pmax, бар
10
Материал подшипника
Графит, пропитанный синтетической смолой
Мин. давление на входе при температурах жидкости 40/80/110°C, °C
8 / 10 / 30 м
Номинальная мощность электродвигателя P2, Вт
1100
Номинальный внутренний диаметр фланца
DN 80
Питьевая вода и вода для производства пищевых продуктов
-
Подключение к сети, В/Гц
3~400/230 В, 50 Гц
Помехозащищенность
EN 61000-6-2
Потребляемая мощность P1, Вт
940 / 1155 / 1440
Рабочее колесо
Синтетический материал (PPE - 30 GF)
Резьбовой ввод для кабеля
2x13,5
Свойства упаковки
Транспортировочная упаковка
Создаваемые помехи
EN 61000-6-3
Специальное исполнение для рабочего давления, pмакс., бар
16
Тип
TOP-Z 80/10
Ток при 1~230В I, А
–
Ток при 3~230 В I, А
2,91 / 3,56 / 5,06
Ток при 3~400 В I, А
1,68 / 2,06 / 2,92

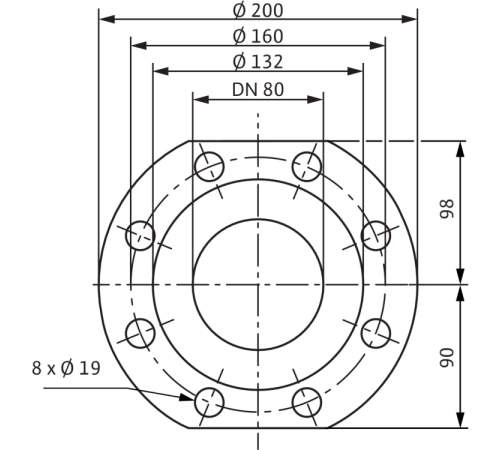

Фланец
Фланец PN16 (согласно EN 1092-2)
ЦВЕТ
Зелено-бронзовый

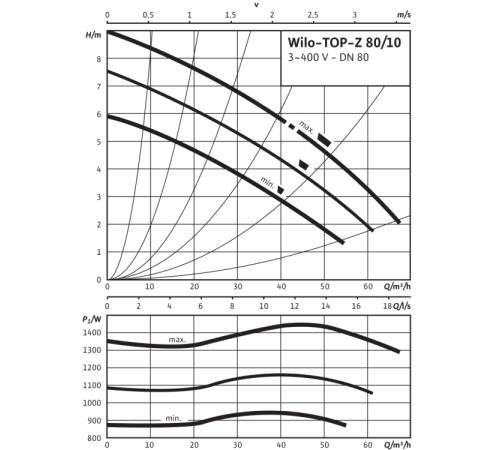

Частота вращения n, об/мин
2200 / 2500 / 2800
Электромагнитная совместимость
EN 61800-3
