Циркуляционный насос с сухим ротором в исполнении Inline Wilo VeroLine-IPH-O 20/160-1,1/2 2121295,2105775 купить в интернет-магазине chistosanteh.ru

Код товара
53776
Артикул
2121295,2105775
Производитель
Wilo
Наличие
В наличии
Вал насоса
1.4005 [AISI416]
Вес нетто, кг
33
Вес, кг
33
Вид упаковки
Картон
Все характеристики

491 906 ₽

Без НДС: 491 906 ₽

491 906 ₽

Без НДС: 491 906 ₽

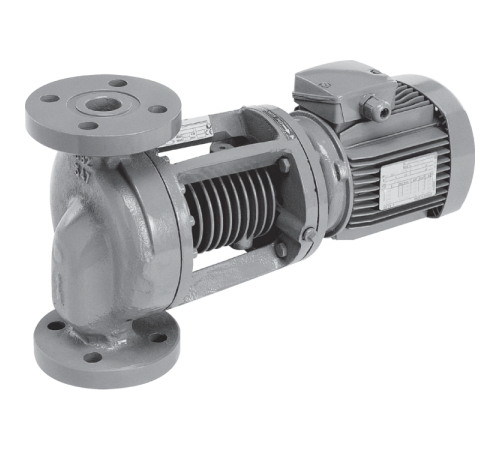

Одноступенчатый центробежный насос с сухим ротором линейного типа для эксплуатации с особенно горячими перекачиваемыми жидкостями.

Трехфазный электродвигатель с неразъемным валом и специальным промежуточным фонарем для крепления корпуса с ребрами охлаждения для торцевого уплотнения.

Эта серия предназначена для установки в трубах с горизонтальным валом электродвигателя/насоса.

Исполнение фланца согласно EN 1092-1 в качестве фланца с канавкой и пружиной. Фланец корпуса насоса в форме D (с канавкой), приварные ответные фланцы (входят в комплект поставки) в форме С (с пружиной).

Описание серии

Тип

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением

Применение

Для перекачивания масляного теплоносителя в закрытых циркуляционных системах промышленного назначения

Обозначение

Пример	IPH‐O 65/125‐1,1/4
IPH‐O	Линейный насос для перекачивания масляного теплоносителя
65	Номинальный внутренний диаметр DN подсоединения к трубопроводу
125	Диаметр рабочего колеса
1,1	Номинальная мощность электродвигателя P в кВт
4	Число полюсов электродвигателя

Особенности/преимущества продукции

Не зависящее от направления вращения, самоохлаждающееся скользящее торцевое уплотнение
Широкий диапазон температур перекачиваемых жидкостей при отсутствии дополнительных изнашивающихся деталей гарантирует самые разнообразные возможности применения

Технические характеристики

Допустимый диапазон температур от ‐10°C до +350 °C при макс. 9 бар
Подключение к сети 3~400 В, 50 Гц (другие по запросу)
Класс защиты IP 55
Номинальный внутренний диаметр от DN 20 до DN 80

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:

Скользящее торцовое уплотнение
Фланцевое соединение
Соединительный элемент
Электродвигатель со специальным валом

Материалы

Корпус насоса: стальное литье 1.0625
Соединительный элемент: EN-GJS-400-15
Рабочее колесо: EN-GJL-250
Вал: нержавеющая сталь 1.4005
Скользящее торцевое уплотнение: AQ1VGG; другие скользящие торцевые уплотнения по запросу

Комплект поставки

Насос
Инструкция по монтажу и эксплуатации
Приваренный ответный фланец
Фланцевые уплотнения

Принадлежности

Термодатчик, устройство отключения терморезистора с положительным температурным коэффициентом, электродвигатели специального исполнения

Общие указания – директивы ErP (экологический дизайн)

Требования по экологическому проектированию водяных насосов не распространяются на данную серию, так как она предназначена для высокотемпературного применения выше 120° C.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.

Основные характеристики

Вал насоса
1.4005 [AISI416]
Вес нетто, кг
33
Вес, кг
33
Вид упаковки
Картон
Вода систем отопления (согласно VDI 2035)
•
Водогликолевая смесь (при доле гликоля 20-40 об.%)
По запросу
Встроенная полная защита мотора
Специальное исполнение с термодатчиками за дополнительную плату

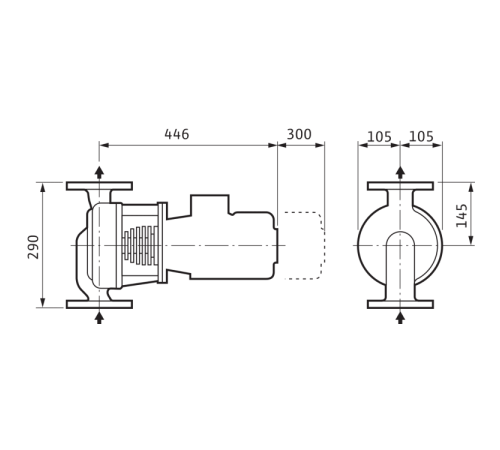

Высота без упаковки, мм
290
Высота в упаковке, мм
465
Диапазон t при макс. t окружающей среды +40 ,°C
-10...+350
Длина без упаковки, мм
499
Длина с упаковкой, мм
595
Другие скользящие торцевые уплотнения
по запросу
Изделие
Wilo
Класс защиты
IP 55
Класс изоляции
F
Количество на один слой, шт
1
Количество на поддон, шт
1
Корпус насоса
1625
Коэффициент мощности cos φ
0.85
КПД ηM
0.83
Максимальная температура окружающей среды, °C
+40
Масляный теплоноситель, °C
до +350
Монтаж на консолях
-
Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)
только с горизонтальным расположением вала
Номинальная частота вращения n, об/мин
2825
Номинальный внутренний диаметр фланца
DN 20

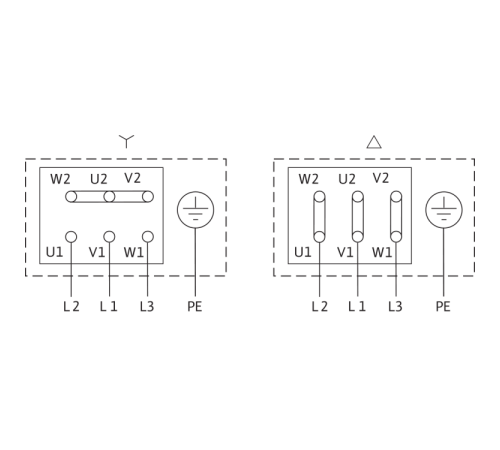

Обмотка мотора мощностью до 3 кВт
230 В Δ/400 В Y, 50 Гц
Обмотка мотора мощностью от 4 кВт
230 В Δ/400 В Y, 50 Гц
Охлаждающая и холодная вода
•
Подключение к сети, В/Гц
3~400 В, 50 Гц
Промежуточный корпус
EN-GJS-400-15
Рабочее колесо
EN-GJL-250
Свойства упаковки
Транспортировочная упаковка
Скользящее торцевое уплотнение
AQ1VGG
Стандартное исполнение для рабочего давления pмакс, бар
Теплонесущее масло: 9
Тип
VeroLine-IPH-O 20/160-1,1/2
Установка в закрытых помещениях
•
Фланец с отверстием для манометра
–
Фланцы (по EN 1092-2)
PN 25
ЦВЕТ
Серебристый
Ширина без упаковки, мм
212
Ширина с упаковкой, мм
395
