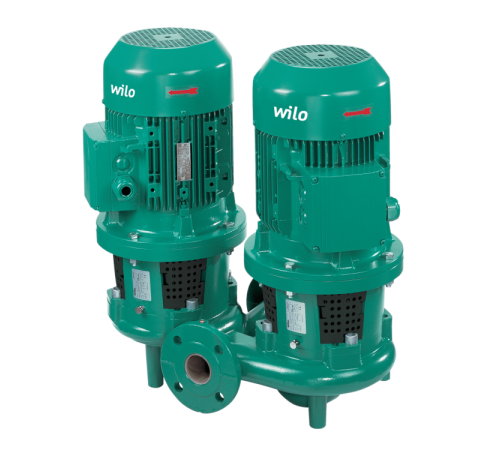

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением Wilo CronoTwin-DL 50/260-3/4 2120950,2089241 купить в интернет-магазине chistosanteh.ru

Код товара
53781
Артикул
2120950,2089241
Производитель
Wilo
Наличие
В наличии
Вал насоса
1.4122
Вес нетто, кг
185
Вес, кг
185
Вид упаковки
Одноразовый поддон
Все характеристики

684 502 ₽

Без НДС: 684 502 ₽

684 502 ₽

Без НДС: 684 502 ₽

Линейный сдвоенный насос с двумя одноступенчатыми центробежными насосами с сухим ротором в общем корпусе с перекидным клапаном для установки в трубах или на фундаменте. Фланцевая заглушка корпуса и консоли предоставляются за отдельную плату. Блочное исполнение с низким уровнем шума и вибрации с промежуточным корпусом и неподвижно присоединенным унифицированным (стандартным) электродвигателем с фланцевым креплением. С не зависящим от направления вращения скользящим торцовым уплотнением в кожухе с принудительным охлаждением и снижающим кавитацию рабочим колесом. Фланцы имеют отверстия R 1/8 для измерения давления. На корпус насоса и промежуточный корпус нанесено катафорезное покрытие.

Описание серии

Тип

Сдвоенный насос с сухим ротором в исполнении Inline с фланцевым соединением

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Обозначение

Пример	DL 40/160-4/2
DL	Сдвоенный линейный насос
40	Номинальный внутренний диаметр присоединения к трубопроводу D
160	Номинальный внутренний диаметр рабочего колеса
4	Номинальная мощность электродвигателя P в кВт
2	Число полюсов электродвигателя

Особенности/преимущества продукции

Низкие эксплуатационные затраты благодаря высокому КПД
Возможно применение в системах кондиционирования и охлаждения за счет надежного отвода конденсата благодаря совершенной конструкции соединительного элемента (запатентована)
Высокая степень защиты от коррозии благодаря катафорезному покрытию.
Режим работы «основной/резервный» или режим работы при пиковых нагрузках (с помощью внешнего дополнительного устройства)

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,4

Допустимый диапазон температур от -20° C до +140° C
Подключение к сети 3~400 В, 50 Гц (другие по запросу)
Класс защиты IP 55
Номинальный внутренний диаметр от DN 32 до DN 200
Макс. рабочее давление 16 бар

Описание/конструкция

Одноступенчатый низконапорный сдвоенный насос в исполнении Inline со следующими элементами:

Перекидной клапан
Скользящее торцовое уплотнение
Фланцевое соединение со штуцером для замера давления R /
Соединительный элемент
Муфта
Электродвигатель согласно норме IEC

Материалы

Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250
Рабочее колесо: Стандартное исполнение: EN-GJL-200Специальное исполнение: Бронза CuSn 10
Вал: 1.4122
Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу

Комплект поставки

Насос
Инструкция по монтажу и эксплуатации

Опции

Вариант ...-L1 с рабочим колесом из бронзы (за отдельную плату)
По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX

Принадлежности

Консоли для монтажа на фундаменте
Термодатчик, реле отключения по сигналу с датчика KLF (PTC)
Специальные электродвигатели
Скользящие торцевые уплотнения специального исполнения
Системы регулирования SC-HVAC, CC-HVAC и приборы управления
Фланцевые заглушки

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Основные характеристики

Вал насоса
1.4122
Вес нетто, кг
185
Вес, кг
185
Вид упаковки
Одноразовый поддон
Вода систем отопления (согласно VDI 2035)
•
Водогликолевая смесь (при доле гликоля 20-40 об.%)
•
Встроенная полная защита мотора
Специальное исполнение с термодатчиками за дополнительную плату
Высота без упаковки, мм
440
Высота в упаковке, мм
584
Диапазон t при макс. t окружающей среды +40 ,°C
-20...+140 (в зависимости от перекачиваемой среды)
Длина без упаковки, мм
662
Длина с упаковкой, мм
1200
Другие скользящие торцевые уплотнения
по запросу
Изделие
Wilo
Индекс минимальной эффективности (MEI)
≥ 0.40
Класс защиты
IP 55
Класс изоляции
F
Класс эффективности двигателя
IE3
Количество на один слой, шт
1
Количество на поддон, шт
1
Корпус насоса
EN-GJL-250
Коэффициент мощности cos φ
0.76
КПД электродвигателя ηm 50% /ηm 75% /ηm 100% , %
85,9/87,9/87,7
Максимальная температура окружающей среды, °C
+40
Масляный теплоноситель, °C
Специальное исполнение за дополнительную плату
Монтаж на консолях
•
Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)
•
Насос с макс. диаметром рабочего колеса для определения MEI
IL50/270-4/4
Номинальная мощность электродвигателя P2, Вт
3 000
Номинальная частота вращения n, об/мин
1450
Номинальный внутренний диаметр DN
32 - 200
Номинальный внутренний диаметр фланца
DN 50
Номинальный ток (прим.) IN 3~400 В, А
6.5

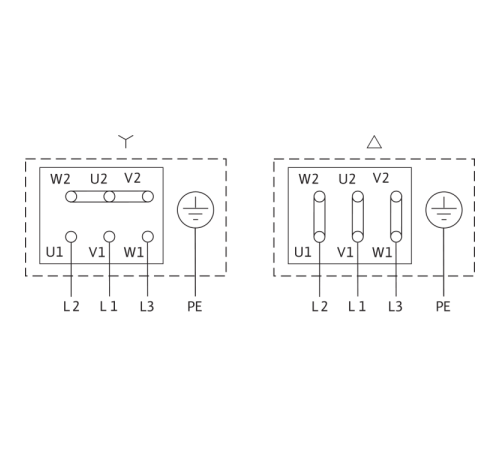

Обмотка мотора мощностью до 3 кВт
230 В Δ/400 В Y, 50 Гц
Обмотка мотора мощностью от 4 кВт
400 В Δ/690 В Y, 50 Гц
Охлаждающая и холодная вода
•
Подключение к сети, В/Гц
3~400 В, 50 Гц
Промежуточный корпус
EN-GJL-250
Рабочее колесо
EN-GJL-200
Рабочее колесо (специальное исполнение)
G-CuSn10
Регулирование частоты вращения
Система регулирования Wilo
Резьбовое соединение
–
Свойства упаковки
Транспортировочная упаковка
Скользящее торцевое уплотнение
AQEGG
Стандартное исполнение для рабочего давления pмакс, бар
13 (до +140) 16 (до +120)
Тип
CronoTwin-DL 50/260-3/4
Установка в закрытых помещениях
•
Установка в открытых помещениях
Специальное исполнение за дополнительную плату
Фланец с отверстием для манометра
R 1/8
Фланцы (по EN 1092-2)
PN 16
ЦВЕТ
зеленый
Частота вращения n, об/мин
1450/2900
Ширина без упаковки, мм
751
Ширина с упаковкой, мм
800
