- Код товара53790
- Артикул2121262,2133200
- ПроизводительWilo
- НаличиеВ наличии
- Вал насоса1.4021 [AISI420]
- Вес нетто, кг75.8
- Вес, кг75.8
- Вид упаковкиОдноразовый поддон
- Все характеристики
370 721 ₽
Без НДС: 370 721 ₽
370 721 ₽
Без НДС: 370 721 ₽
Линейный сдвоенный насос с двумя одноступенчатыми центробежными насосами с сухим ротором в общем корпусе с перекидным клапаном в напорном патрубке. Компактный насос линейного типа с непосредственно прифланцованным электродвигателем трехфазного тока и неразъемными валами или с промежуточными корпусами и муфтами жестко соединенных унифицированных электродвигателей (исполнение N).
Серия DPL предназначена для установки в трубах или на фундаменте. Консоли доступны в качестве дополнительных принадлежностей. С не зависящим от направления вращения скользящим торцовым уплотнением в кожухе с принудительным охлаждением и снижающим кавитацию синтетическим рабочим колесом.
Фланцы имеют отверстия R 1/8 для измерения давления. На корпус насоса и промежуточный корпус нанесено катафорезное покрытие.
Описание серии
|
Тип
Сдвоенный насос с сухим ротором в исполнении Inline с фланцевым соединением
|
||||||||||||
|
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
|
||||||||||||
|
Обозначение
|
||||||||||||
|
Особенности/преимущества продукции
|
||||||||||||
|
Технические характеристики
|
|
Описание/конструкция
Одноступенчатый низконапорный сдвоенный насос в исполнении Inline со следующими элементами:
|
|
Материалы
|
|
Комплект поставки
|
|
Опции
|
|
Принадлежности
|
|
Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
|
Основные характеристики
- Вал насоса1.4021 [AISI420]
- Вес нетто, кг75.8
- Вес, кг75.8
- Вид упаковкиОдноразовый поддон
- Вода систем отопления (согласно VDI 2035)•
- Водогликолевая смесь (при доле гликоля 20-40 об.%)•
- Встроенная полная защита мотораСпециальное исполнение с термодатчиками за дополнительную плату
- Высота без упаковки, мм340
- Высота в упаковке, мм460
- Диапазон t при макс. t окружающей среды +40 ,°C-20...+120 (в зависимости от перекачиваемой среды)
- Длина без упаковки, мм474.5
- Длина с упаковкой, мм790
- Другие скользящие торцевые уплотненияпо запросу
- ИзделиеWilo
- Индекс минимальной эффективности (MEI)≥ 0.40
- Класс защитыIP 55
- Класс изоляцииF
- Класс эффективности двигателяIE3
- Количество на один слой, шт1
- Количество на поддон, шт1
- Корпус насосаEN-GJL-250
- Коэффициент мощности cos φ0.81
- КПД электродвигателя ηm 50% /ηm 75% /ηm 100% , %84,5/85,9/85,9
- Максимальная температура окружающей среды, °C+40
- Масляный теплоноситель, °CСпециальное исполнение за дополнительную плату
- Монтаж на консолях•
- Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)•
- Насос с макс. диаметром рабочего колеса для определения MEIIPL65/130-4/2
- Номинальная мощность электродвигателя P2, Вт2 200
- Номинальная частота вращения n, об/мин2900
- Номинальный внутренний диаметр DN32 -100
- Номинальный внутренний диаметр фланцаDN 65
- Номинальный ток (прим.) IN 3~400 В, А4.5

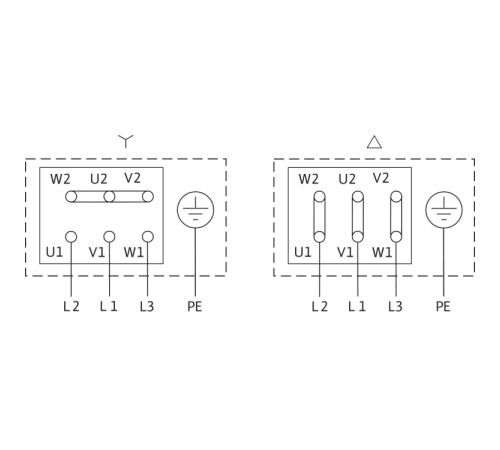

- Обмотка мотора мощностью до 3 кВт230 В Δ/400 В Y, 50 Гц
- Обмотка мотора мощностью от 4 кВт400 В Δ/690 В Y, 50 Гц
- Охлаждающая и холодная вода•
- Подключение к сети, В/Гц3~400 В, 50 Гц
- Промежуточный корпусEN-GJL-250
- Рабочее колесоPPO-GF30
- Рабочее колесо (специальное исполнение)–
- Регулирование частоты вращенияСистема регулирования Wilo
- Резьбовое соединение–
- Свойства упаковкиТранспортировочная упаковка
- Скользящее торцевое уплотнениеAQEGG
- Специальное исполнение для рабочего давления pмакс., бар16
- Стандартное исполнение для рабочего давления pмакс, бар10
- ТипVeroTwin-DPL 65/110-2,2/2
- Установка в закрытых помещениях•
- Установка в открытых помещенияхСпециальное исполнение за дополнительную плату
- Фланец с отверстием для манометраR 1/8
- Фланцы (по EN 1092-2)PN 10 (PN 16 по запросу)
- ЦВЕТзеленый
- Частота вращения n, об/мин1450/2900
- Ширина без упаковки, мм550
- Ширина с упаковкой, мм600
