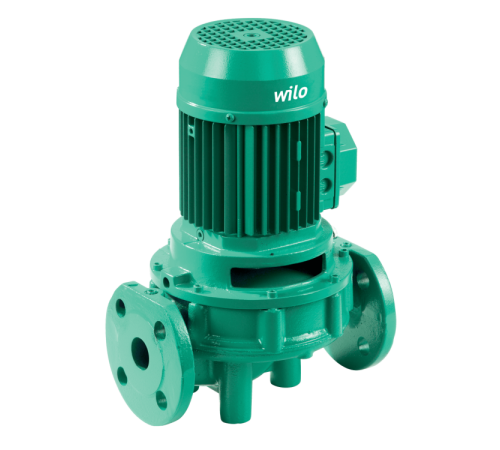

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением Wilo VeroLine-IPL 40/160-0,37/4 2089555,2459958 купить в интернет-магазине chistosanteh.ru

Код товара
53612
Артикул
2089555,2459958
Производитель
Wilo
Наличие
В наличии
Вал насоса
1.4021 [AISI420]
Вес нетто, кг
22.2
Вес, кг
22.2
Вид упаковки
Картон
Все характеристики

103 224 ₽

Без НДС: 103 224 ₽

103 224 ₽

Без НДС: 103 224 ₽

Одноступенчатый центробежный насос с сухим ротором компактного линейного типа с прифланцованным электродвигателем трехфазного тока и цельным валом или с промежуточным корпусом и унифицированным электродвигателем (исполнение N), жестко присоединенным с помощью муфты. Серия IPL предназначена для установки в трубах или на фундаменте. Консоли доступны в качестве дополнительных принадлежностей. С не зависящим от направления вращения скользящим торцовым уплотнением в кожухе с принудительным охлаждением и снижающим кавитацию синтетическим рабочим колесом.

Фланцы имеют отверстия R 1/8 для измерения давления. На корпус насоса и промежуточный корпус нанесено катафорезное покрытие.

Описание серии

Тип

Насос с сухим ротором в линейном исполнении с резьбовым или фланцевым подсоединением.

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Обозначение

Пример	IPL 40/160-4/2
IPL	Линейный насос
40	Номинальный внутренний диаметр DN подсоединения к трубопроводу
160	Номинальный внутренний диаметр рабочего колеса
4	Номинальная мощность электродвигателя P в кВт
2	Число полюсов электродвигателя

Особенности/преимущества продукции

Высокая степень защиты от коррозии благодаря катафорезному покрытию.
В серийном исполнении в корпусах электродвигателей и фонарях предусмотрены отверстия для выхода конденсата
Серийное исполнение: Электродвигатель с неразъемным валом
Исполнение N: Стандартный электродвигатель V1 со вставным валом из нержавеющей стали
Скользящее торцовое уплотнение Burgmann независимое от направления вращения

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,4

Допустимый диапазон температур от -20° C до +120° C
Подключение к сети 3~400 В, 50 Гц (другие по запросу)
Класс защиты IP 55
Номинальный внутренний диаметр от Rp 1 до DN 100
Макс. рабочее давление 10 бар (специальное исполнение: 16 бар)

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:

Скользящее торцовое уплотнение
Фланцевое соединение со штуцером для замера давления R /
электродвигатель с неразъемным валом

Материалы

Корпус насоса и соединительный элемент: EN-GJL-250
Рабочее колесо: PPO-усиленное стекловолокном/EN-GJL-200 (в зависимости от типа насоса)
Вал: 1.4021
Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу

Комплект поставки

Насос
Инструкция по монтажу и эксплуатации

Опции

Вариант ...-H4 с фланцами PN6/10 (за отдельную плату)
Вариант ...-H5 с корпусом PN16 (за отдельную плату)
По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX

Принадлежности

Консоли для монтажа на фундаменте
Термодатчик, реле отключения по сигналу с датчика KLF (PTC)
Специальные электродвигатели
Скользящие торцовые уплотнения специального исполнения
Системы регулирования SC-HVAC, CC-HVAC и приборы управления

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Основные характеристики

Вал насоса
1.4021 [AISI420]
Вес нетто, кг
22.2
Вес, кг
22.2
Вид упаковки
Картон
Вода систем отопления (согласно VDI 2035)
•
Водогликолевая смесь (при доле гликоля 20-40 об.%)
•
Встроенная полная защита мотора
Специальное исполнение с термодатчиками за дополнительную плату
Высота без упаковки, мм
320
Высота в упаковке, мм
360
Диапазон t при макс. t окружающей среды +40 ,°C
-20...+120 (в зависимости от перекачиваемой среды)
Длина без упаковки, мм
366
Длина с упаковкой, мм
540
Другие скользящие торцевые уплотнения
по запросу
Изделие
Wilo
Индекс минимальной эффективности (MEI)
≥ 0.40
Класс защиты
IP 55
Класс изоляции
F
Класс эффективности двигателя
IE2
Количество на один слой, шт
1
Количество на поддон, шт
1
Корпус насоса
EN-GJL-250
Коэффициент мощности cos φ
0.71
КПД электродвигателя ηm 50% /ηm 75% /ηm 100% , %
71,7/76,1/76,1
Максимальная температура окружающей среды, °C
+40
Масляный теплоноситель, °C
Специальное исполнение за дополнительную плату
Монтаж на консолях
•
Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)
•
Насос с макс. диаметром рабочего колеса для определения MEI
IPL40/160-0,37/4
Номинальная мощность электродвигателя P2, Вт
370
Номинальная частота вращения n, об/мин
1450
Номинальный внутренний диаметр DN
32 -100
Номинальный внутренний диаметр фланца
DN 40
Номинальный ток (прим.) IN 3~400 В, А
16

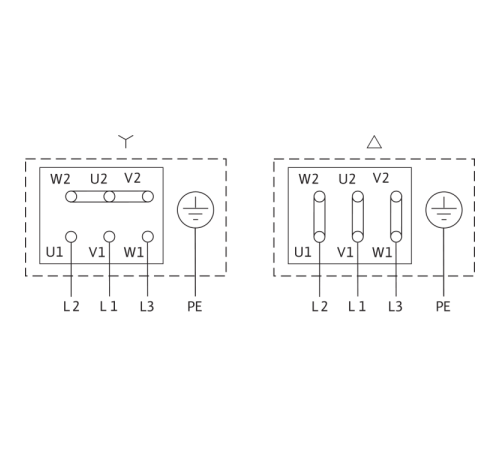

Обмотка мотора мощностью до 3 кВт
230 В Δ/400 В Y, 50 Гц
Обмотка мотора мощностью от 4 кВт
400 В Δ/690 В Y, 50 Гц
Охлаждающая и холодная вода
•
Подключение к сети, В/Гц
3~400 В, 50 Гц
Промежуточный корпус
EN-GJL-250
Рабочее колесо
PPO-GF30
Рабочее колесо (специальное исполнение)
–
Регулирование частоты вращения
Система регулирования Wilo
Резьбовое соединение
–
Свойства упаковки
Транспортировочная упаковка
Скользящее торцевое уплотнение
AQEGG
Специальное исполнение для рабочего давления pмакс., бар
16
Стандартное исполнение для рабочего давления pмакс, бар
10
Тип
VeroLine-IPL 40/160-0,37/4
Установка в закрытых помещениях
•
Установка в открытых помещениях
Специальное исполнение за дополнительную плату
Фланец с отверстием для манометра
R 1/8
Фланцы (по EN 1092-2)
PN 10 (PN 16 по запросу)
ЦВЕТ
зеленый
Частота вращения n, об/мин
1450/2900
Ширина без упаковки, мм
234
Ширина с упаковкой, мм
380
