- Код товара53614
- Артикул2089558 , 2459961
- ПроизводительWilo
- НаличиеВ наличии
- Вал насоса1.4021 [AISI420]
- Вес нетто, кг29
- Вес, кг29
- Вид упаковкиКартон
- Все характеристики
108 933 ₽
Без НДС: 108 933 ₽
108 933 ₽
Без НДС: 108 933 ₽

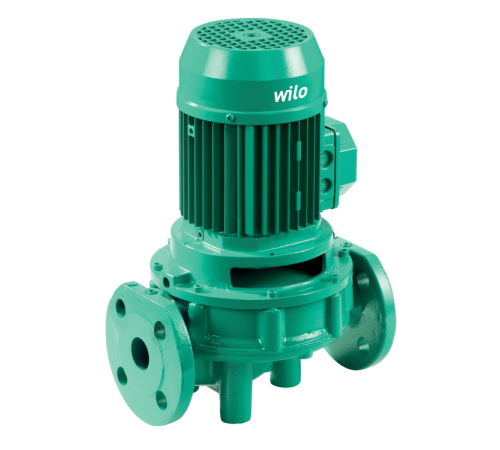

Одноступенчатый центробежный насос с сухим ротором компактного линейного типа с прифланцованным электродвигателем трехфазного тока и цельным валом или с промежуточным корпусом и унифицированным электродвигателем (исполнение N), жестко присоединенным с помощью муфты. Серия IPL предназначена для установки в трубах или на фундаменте. Консоли доступны в качестве дополнительных принадлежностей. С не зависящим от направления вращения скользящим торцовым уплотнением в кожухе с принудительным охлаждением и снижающим кавитацию синтетическим рабочим колесом.
Фланцы имеют отверстия R 1/8 для измерения давления. На корпус насоса и промежуточный корпус нанесено катафорезное покрытие.
Описание серии
|
Тип
Насос с сухим ротором в линейном исполнении с резьбовым или фланцевым подсоединением.
|
||||||||||||
|
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
|
||||||||||||
|
Обозначение
|
||||||||||||
|
Особенности/преимущества продукции
|
||||||||||||
|
Технические характеристики
|
|
Описание/конструкция
Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:
|
|
Материалы
|
|
Комплект поставки
|
|
Опции
|
|
Принадлежности
|
|
Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
|
Основные характеристики
- Вал насоса1.4021 [AISI420]
- Вес нетто, кг29
- Вес, кг29
- Вид упаковкиКартон
- Вода систем отопления (согласно VDI 2035)•
- Водогликолевая смесь (при доле гликоля 20-40 об.%)•
- Встроенная полная защита мотораСпециальное исполнение с термодатчиками за дополнительную плату
- Высота без упаковки, мм340
- Высота в упаковке, мм360
- Диапазон t при макс. t окружающей среды +40 ,°C-20...+120 (в зависимости от перекачиваемой среды)
- Длина без упаковки, мм413
- Длина с упаковкой, мм540
- Другие скользящие торцевые уплотненияпо запросу
- ИзделиеWilo
- Индекс минимальной эффективности (MEI)≥ 0.40
- Класс защитыIP 55
- Класс изоляцииF
- Класс эффективности двигателяIE2
- Количество на один слой, шт1
- Количество на поддон, шт1
- Корпус насосаEN-GJL-250
- Коэффициент мощности cos φ0.71
- КПД электродвигателя ηm 50% /ηm 75% /ηm 100% , %72,4/78,5/78,1
- Максимальная температура окружающей среды, °C+40
- Масляный теплоноситель, °CСпециальное исполнение за дополнительную плату
- Монтаж на консолях•
- Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)•

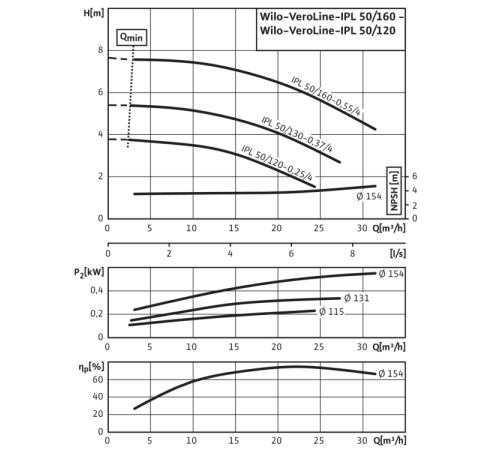

- Насос с макс. диаметром рабочего колеса для определения MEIIPL50/160-0,55/4
- Номинальная мощность электродвигателя P2, Вт5 500
- Номинальная частота вращения n, об/мин1450
- Номинальный внутренний диаметр DN32 -100
- Номинальный внутренний диаметр фланцаDN 50
- Номинальный ток (прим.) IN 3~400 В, А1.45

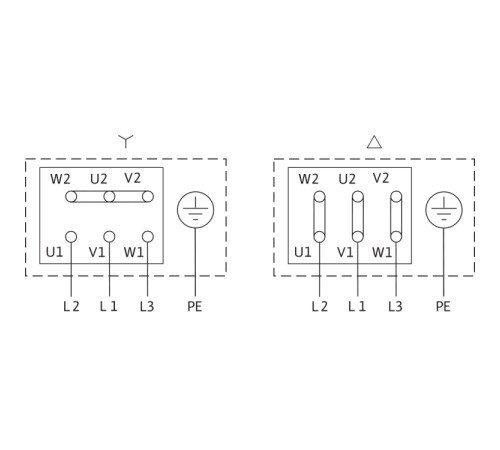

- Обмотка мотора мощностью до 3 кВт230 В Δ/400 В Y, 50 Гц
- Обмотка мотора мощностью от 4 кВт400 В Δ/690 В Y, 50 Гц
- Охлаждающая и холодная вода•
- Подключение к сети, В/Гц3~400 В, 50 Гц
- Промежуточный корпусEN-GJL-250
- Рабочее колесоPPO-GF30
- Рабочее колесо (специальное исполнение)–
- Регулирование частоты вращенияСистема регулирования Wilo
- Резьбовое соединение–
- Свойства упаковкиТранспортировочная упаковка
- Скользящее торцевое уплотнениеAQEGG
- Специальное исполнение для рабочего давления pмакс., бар16
- Стандартное исполнение для рабочего давления pмакс, бар10
- ТипVeroLine-IPL 50/160-0,55/4
- Установка в закрытых помещениях•
- Установка в открытых помещенияхСпециальное исполнение за дополнительную плату
- Фланец с отверстием для манометраR 1/8
- Фланцы (по EN 1092-2)PN 10 (PN 16 по запросу)
- ЦВЕТзеленый
- Частота вращения n, об/мин1450/2900
- Ширина без упаковки, мм247
- Ширина с упаковкой, мм380
