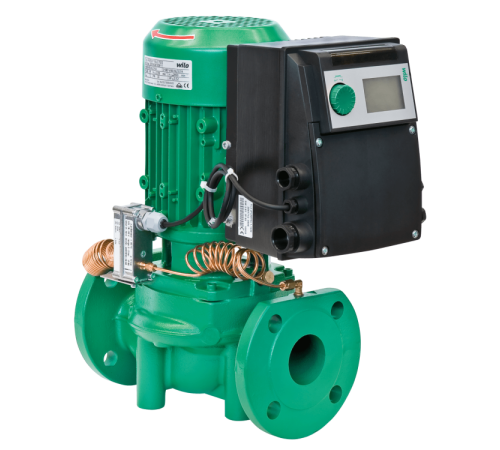

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением Wilo VeroLine-IP-E 40/120-1,5/2 2158816,2109763 купить в интернет-магазине chistosanteh.ru

Код товара
53733
Артикул
2158816,2109763
Производитель
Wilo
Наличие
В наличии
Вал насоса
1.4021 [AISI420]
Вес нетто, кг
36
Вес, кг
36
Вид упаковки
Картон
Все характеристики

530 993 ₽

Без НДС: 530 993 ₽

530 993 ₽

Без НДС: 530 993 ₽

Центробежный насос с сухим ротором линейного типа для установки в трубах или на фундаменте со встроенным частотным преобразователем для электронного регулирования параметров, в том числе постоянного или переменного перепада давления (Δp-c/Δp-v). Трехфазный электродвигатель с частотным преобразователем

Тип:

одноступенчатый низконапорный центробежный насос с неразъемным валом;
спиральный корпус линейного типа;
фланцы PN 16 с перфорацией согласно EN 1092-2;
Штуцеры для замера давления (R 1/8) для смонтированных дифференциальных датчиков давления (исполнение ...-R1 без датчика)
Серийные корпус насоса и фланец электродвигателя с катафорезным покрытием
скользящее торцовое уплотнение для перекачивания воды температурой до 120 °C. До температуры +40 °C допустимо применение гликолевой примеси объемной долей от 20 до 40%. Другие скользящие торцовые уплотнения или другие перекачиваемые жидкости/температуры предоставляются по запросу.

Принадлежности:

консоли для крепления к фундаменту;
IR-монитор;
IR-модуль;
IF-модуль PLR
IF-модуль LON
IF-модуль Modbus;
IF-модуль BACnet;
IF-модуль CAN.
Системы регулирования VR-HVAC/CCe-HVAC/SCe-HVAC
Комплекты дифференциальных датчиков давления (DDG) 0-10 В для насосов в исполнении ...–R1

Серийное оснащение:

Однокнопочная панель управления для следующих функций:
- Включение/выключение насоса
- Установка заданного значения или числа оборотов
- выбор способа регулирования: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления);
- выбор режима работы при совместной работе двух насосов (основной/резервный режим работы, режим совместной работы двух насосов);
- конфигурация рабочих параметров;
- Квитирование ошибок
Экран насоса для индикации следующих параметров:
- Способ регулирования
- заданное значение (напр., перепад давления или частота вращения);
- сообщения об ошибках и предупреждения;
- текущие значения (напр., потребляемая мощность, текущее значение датчика);
- эксплуатационные данные (напр., количество часов работы, расход энергии);
- данные о состоянии (например, состояние реле SSM и SBM);
- данные об устройстве (напр., название насоса);

Дополнительные функции:

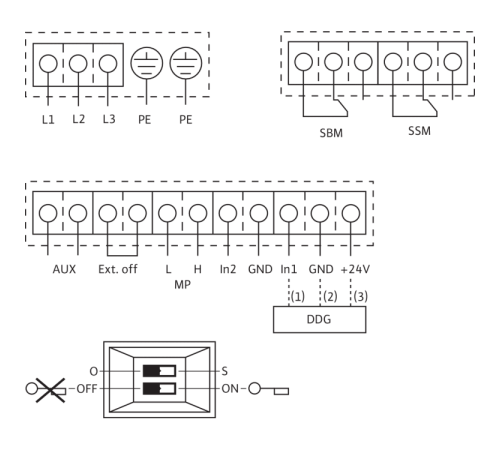

Интерфейсы: Управляющий вход «Выкл. по приоритету», «Внешняя смена насосов» (действует только в режиме работы сдвоенного насоса), аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для режима управления (DDC) или дистанционного регулирования заданных значений, аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для передачи сигнала фактического значения датчика давления, инфракрасный интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-картой памяти/IR-монитором Wilo, разъем для IF-модуля Wilo Modbus, BACnet, CAN, PLR, LON для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности, интерфейс для связи со сдвоенными насосами;
устанавливаемый временной интервал для смены работы насосов (в режиме работы сдвоенного насоса);
Встроенная полная защита электродвигателя
различные режимы работы для систем отопления (HV) или кондиционирования (AC);
Блокировка доступа
различные панели управления: стандартная/обслуживание

Описание серии

Тип

Электронно регулируемый насос с сухим ротором в исполнении inline с фланцевым соединением и автоматической регулировкой мощности

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Обозначение

Пример	IP-E 40/160-4/2-R1
IP-E	Насос Inline с электронным регулированием
40	Номинальный внутренний диаметр присоединения к трубопроводу D
160	Номинальный внутренний диаметр рабочего колеса
4	Номинальная мощность электродвигателя P в кВт
2	Число полюсов электродвигателя
R1	Исполнение без датчика давления

Особенности/преимущества продукции

Экономия электроэнергии за счет встроенной электронной системы регулирования мощности
Опциональные интерфейсы для связи с шиной посредством подключаемых IF-модулей
Простое управление благодаря технологии «красная кнопка» и дисплею
Встроенная система управления сдвоенными насосами
Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,4

Допустимый диапазон температур от -20° C до +120° C
Подключение к сети
- 3~400 В ± 10 %, 50 Гц
- 3~380 В -5 % +10 %, 60 Гц
Класс защиты IP 55
Номинальный внутренний диаметр от DN 32 до DN 80
Макс. рабочее давление 10 бар (специальное исполнение: 16 бар)

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:

Скользящее торцовое уплотнение
Фланцевое соединение
Привод со встроенной электронной системой регулирования частоты вращения

Материалы

Корпус насоса и соединительный элемент: EN-GJL-250
Рабочее колесо: PPO-GF30
Вал: 1.4021
Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу

Оснащение/функции

Режимы работы

Δp‐c для постоянного перепада давления
Δp‐v для переменного перепада давления
ПИД-регулятор
Ручной режим управления (n=постоянный)

Панель ручного управления

«Красная кнопка» и дисплей

Ручное управление

Настройка значения напора
Настройка частоты вращения (ручное переключение)
Настройка режимов работы
Настройка ВКЛ./ВЫКЛ. насоса
Конфигурация все рабочих параметров
Квитирование ошибок

Внешнее управление

Управляющий вход «Выкл. по приоритету»
Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

Обобщенная сигнализация неисправности SSM
Обобщенная сигнализация рабочего состояния SBM

Обмен данными

Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-картой памяти
Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты

Полная защита электродвигателя со встроенной электронной системой отключения
Блокировка доступа

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

Режим работы «основной/резервный» (автоматическое переключение при неисправности)
Основной/резервный режим работы, смена насосов через 24 часа
Режим параллельной работы двух насосов
Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)

Комплект поставки

Насос
Инструкция по монтажу и эксплуатации

Опции

Вариант …-R1 без дифференциального датчика давления
Вариант ...-H5 с корпусом PN16 (за отдельную плату)
Вариант ...-S1/-S2 с особым скользящим торцовым уплотнением (за отдельную плату)

Принадлежности

3 консоли с крепежным материалом для монтажа на фундаменте
IR-монитор, IR-модуль
IF-модуль PLR для соединения с PLR/интерфейсным преобразователем
IF-модуль LON для соединения с сетью LONWORKS
IF-модуль BACnet
IF-модуль Modbus
IF-модуль CAN
Система регулирования VR-HVAC
Система регулирования CCe-HVAC
Система регулирования SCe-HVAC
Дифференциальный датчик давления (DDG)

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Основные характеристики

Вал насоса
1.4021 [AISI420]
Вес нетто, кг
36
Вес, кг
36
Вид упаковки
Картон
Вода систем отопления (согласно VDI 2035)
•
Водогликолевая смесь (при доле гликоля 20-40 об.%)
•
Встроенная полная защита мотора
•
Высота без упаковки, мм
400
Высота в упаковке, мм
460
Диапазон t при макс. t окружающей среды +40 ,°C
-20...+120 в зависимости от перекачиваемой среды)
Диапазон частоты вращения, об/мин
750-2900
Длина без упаковки, мм
426
Длина с упаковкой, мм
570
Другие скользящие торцевые уплотнения
по запросу
Изделие
Wilo
Индекс минимальной эффективности (MEI)
≥ 0.40
Класс защиты
IP 55
Класс изоляции
F
Класс эффективности двигателя
IE4
Количество на один слой, шт
1
Количество на поддон, шт
1
Корпус насоса
EN-GJL-250
Коэффициент мощности cos φ
0.83
Макс. потребляемая мощность P1, кВт
1.9
Максимальная температура окружающей среды, °C
+40
Масляный теплоноситель, °C
Специальное исполнение за дополнительную плату
Монтаж на консолях
•
Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)
•
Насос с макс. диаметром рабочего колеса для определения MEI
IPL40/160-4/2
Номинальная мощность электродвигателя P2, Вт
1 500
Номинальный внутренний диаметр DN
32 - 80
Номинальный внутренний диаметр фланца
DN 40
Номинальный ток (прим.) IN 3~400 В, А
5.1
Охлаждающая и холодная вода
•
Подключение к сети, В/Гц
3~440 В, 50/60 Гц3~400 В, 50/60 Гц3~380 В, 50/60 Гц
Помехозащищенность
EN 61800-3
Промежуточный корпус
EN-GJL-250
Рабочее колесо
PPO-GF30
Рабочее колесо (специальное исполнение)
–
Свойства упаковки
Транспортировочная упаковка
Скользящее торцевое уплотнение
AQEGG
Создаваемые помехи
EN 61800-3
Специальное исполнение для рабочего давления pмакс., бар
16
Стандартное исполнение для рабочего давления pмакс, бар
10
Технология мотора
Асинхронный мотор
Тип
VeroLine-IP-E 40/120-1,5/2
Установка в закрытых помещениях
•
Установка в открытых помещениях
-
Устройство защитного отключения
•
Фланец с отверстием для манометра
R 1/8
Фланцы (по EN 1092-2)
PN 10 (PN 16 по запросу)
ЦВЕТ
зеленый
Частота вращения n, об/мин
750 - 2900
Число полюсов
2
Ширина без упаковки, мм
302
Ширина с упаковкой, мм
385
