Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением Wilo CronoLine-IL 50/170-7,5/2 2786095,2024839R купить в интернет-магазине chistosanteh.ru

Код товара
53599
Артикул
2786095,2024839R
Производитель
Wilo
Наличие
В наличии
Вал насоса
1.4122
Вес нетто, кг
96
Вес, кг
96
Вода систем отопления (согласно VDI 2035)
•
Все характеристики

195 437 ₽

Без НДС: 195 437 ₽

195 437 ₽

Без НДС: 195 437 ₽

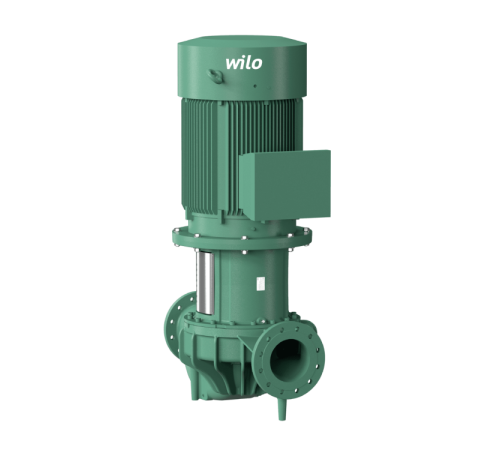

Одноступенчатый центробежный насос с сухим ротором линейного типа, предназначенный для установки в трубах или на фундаменте. Блочная конструкция с низким уровнем шума и вибрации, с фонарем и неподвижно присоединенным стандартным электродвигателем с фланцевым креплением (стандартный электродвигатель). С не зависящим от направления вращения скользящим торцевым уплотнением в кожухе с принудительным охлаждением и снижающим кавитацию рабочим колесом. Фланцы имеют штуцеры R 1/8 для измерения давления.

На корпус насоса и промежуточный корпус нанесено катафорезное покрытие.

Описание серии

Тип

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Обозначение

Пример	IL 40/160-4/2
IL	Насос Inline
40	Номинальный внутренний диаметр присоединения к трубопроводу D
160	Номинальный внутренний диаметр рабочего колеса
4	Номинальная мощность электродвигателя P в кВт
2	Число полюсов электродвигателя

Особенности/преимущества продукции

Низкие эксплуатационные затраты благодаря высокому КПД
В серийном исполнении в корпусе электродвигателя предусмотрены отверстия для выхода конденсата
Возможно применение в системах кондиционирования и охлаждения за счет надежного отвода конденсата благодаря оптимизированной конструкции соединительного элемента (запатентована)
Высокая степень защиты от коррозии благодаря катафорезному покрытию.
Всегда и везде доступные стандартные электродвигатели (в соответствии со спецификацией Wilo) и стандартные скользящие торцевые уплотнения

Технические характеристики

Допустимый диапазон температур от -20° C до +140° CПодключение к сети 3~400 В, 50 Гц (другие по запросу)Класс защиты IP 55Номинальный внутренний диаметр от DN 32 до DN 250Макс. рабочее давление 16 бар (25 бар по запросу)

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:

Скользящее торцовое уплотнение
Фланцевое соединение со штуцером для замера давления R /
Соединительный элемент
Муфта
Электродвигатель согласно норме IEC

Материалы

Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опция: чугун с шаровидным графитом EN-GJS-400-18-LT
Рабочее колесо: Стандартное исполнение: EN-GJL-200Специальное исполнение: Бронза CuSn 10
Вал: 1.4122
Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу

Комплект поставки

Насос
Инструкция по монтажу и эксплуатации

Опции

Вариант ...-L1 с рабочим колесом из бронзы (за отдельную плату)
Вариант ...-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
Вариант ...-P4 для макс. рабочего давления 25 бар (см. прайслист Wilo)
По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX

Принадлежности

Консоли для монтажа на фундаменте
Термодатчик, реле отключения по сигналу с датчика KLF (PTC)
Специальные электродвигатели
Скользящие торцевые уплотнения специального исполнения
Системы регулирования SC-HVAC, CC-HVAC и приборы управления

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Основные характеристики

Вал насоса
1.4122
Вес нетто, кг
96
Вес, кг
96
Вода систем отопления (согласно VDI 2035)
•
Водогликолевая смесь (при доле гликоля 20-40 об.%)
•
Встроенная полная защита мотора
Special version with PTC thermistor sensor (KLF) at additional charge
Диапазон t при макс. t окружающей среды +40 ,°C
-20...+140 (depending on the fluid)
Другие скользящие торцевые уплотнения
On request
Изделие
Wilo
Индекс минимальной эффективности (MEI)
≥ 0.40
Класс защиты
IP 55
Класс изоляции
F
Класс эффективности двигателя
IE2
Корпус насоса
EN-GJL-250
Корпус насоса (специальное исполнение)
EN-GJS-400-18-LT
Коэффициент мощности cos φ
0.86
КПД электродвигателя ηm 50% /ηm 75% /ηm 100% , %
85,9/87,7/88,1
Максимальная температура окружающей среды, °C
+4040
Масляный теплоноситель, °C
Special version at additional charge
Монтаж на консолях
•
Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)
•
Номинальная мощность электродвигателя P2, Вт
7 500
Номинальная частота вращения n, об/мин
2900

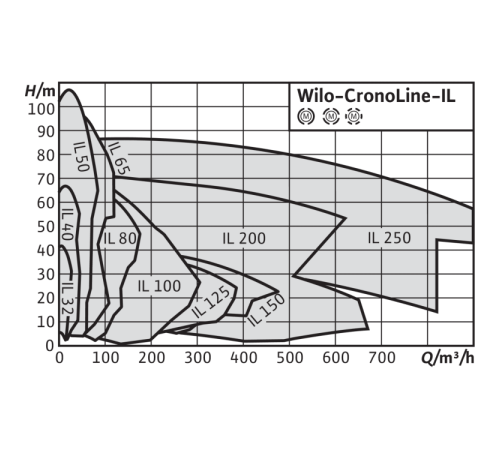

Номинальный внутренний диаметр DN
32 - 250
Номинальный внутренний диаметр фланца
DN 50
Номинальный ток (прим.) IN 3~400 В, А
14.3 A

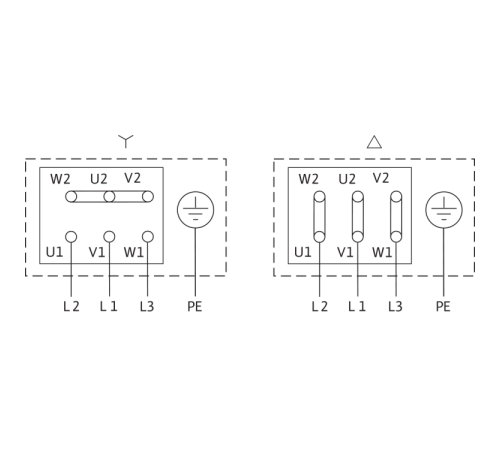

Обмотка мотора мощностью до 3 кВт
230 В Δ/400 В Y, 50 Гц
Обмотка мотора мощностью от 4 кВт
400 В Δ/690 В Y, 50 Гц
Охлаждающая и холодная вода
•
Подключение к сети, В/Гц
3~400 V, 50 Hz
Промежуточный корпус
EN-GJL-250
Рабочее колесо
EN-GJL-200
Рабочее колесо (специальное исполнение)
G-CuSn10
Регулирование частоты вращения
Система регулирования Wilo
Резьбовое соединение
–
Скользящее торцевое уплотнение
AQEGGAQ1EGG
Специальное исполнение для рабочего давления pмакс., бар
25 bar
Стандартное исполнение для рабочего давления pмакс, бар
13 bar (up to +140) bar16 bar (up to +120) bar
Тип
CronoLine-IL 50/170-7,5/2
Установка в закрытых помещениях
•
Установка в открытых помещениях
Special version at additional charge
Фланец с отверстием для манометра
R 1/8
Фланцы (по EN 1092-2)
PN 16 (PN25 on request)
Фонарь (специальное исполнение]
EN-GJS-400-18-LT
